Запасні та комплектуючі частини до електровідцентрових занурювальних насосів ЕВН

ЕВН (електровідцентровий насос) - ключовий елемент УЕВН, який здійснює підйом рідини зі свердловини на поверхню. Електровідцентрові занурювальні насоси мають значні переваги перед штанговими глибинними насосами, а саме:

• Простота наземного обладнання;
• Можливість відбору рідини з свердловин до 1600 м3/добу;
• Можливість використання на свердловинах глибиною понад 3000 метрів;
• Високий (від 500 діб до 2-3 років та більше) міжремонтний період роботи;
• Можливість проведення досліджень у свердловинах без підйому насосного обладнання;
• Менш трудомісткі методи видалення парафіну зі стінок насосно-компресорних труб.

Основними характеристиками ЕВН є:

• напір;
• подача (дебіт);
• ККД;
• споживана потужність;

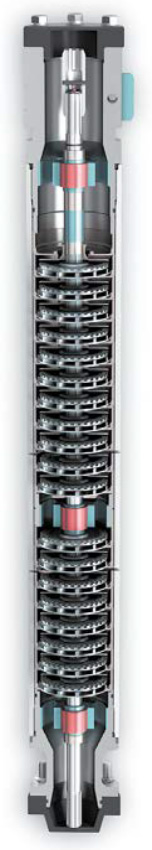

ЕВН складається з секцій, які у свою чергу складаються з ступеней (направляючих апаратів) та великої кількості робочих коліс зібраних на валу та заключених у сталевий корпус (трубу).

Ступені зібрані в секції, причому рухома їх частина – робочі колеса, жорстко зафіксовані на валу насоса, а нерухома – направляючі апарати, зібрана в єдиний корпусний вузол.

Вал виточується з корозійностійкої жароміцної кріогенної сталі ОЗХ14Н7В, направляючі апарати та робочі колеса відливаються з модифікованого чавуну ЦН16Д71ХШ або з поліаміду, сірого чавуну в корозійно-стійкому та звичайному виконанні відповідно.

Зворотний клапан, змонтований в окремому модулі насоса – головці, перешкоджає зворотному обертанню, полегшує запуск агрегату. У його корпус вкручується дрібніший запобіжний вузол - спускний клапан. Електровідцентрові занурювальні насоси можуть застосовуватися в глибоких і похилих нафтових свердловинах (навіть у горизонтальних), сильно обводнених свердловинах, свердловинах з йодо-бромистими водами, з високою мінералізацією пластових вод, для підйому соляних і кислотних розчинів.
